一、产品概述
ZRN-100 超声波流量计是以超声波时差原理，采用低电压、多脉冲，信号数字处理及纠错技术，测量充满封闭圆管内液体流量的仪表。他运用先进的双平衡信号差分发射，接收技术，使产品更适应工业现场环境，使用更方便，计量更准确。广泛适用于石油、化工、钢铁、冶金、电力、给排水等领域水及各种液体介质的流量计量。ZRN-100超声波流量/热量计具有精度高、重复性好、安装、维护方便等诸多优点，传感器有方便的外夹式，可在线安装、维护的插入式，高精度的管段式和超高精度的标准π型管段式，主机包括手持式超声波流量计、便携式超声波流量计、外夹式超声波流量计、盘装式和一体式，另有多种输出通讯形式可供选择。近年来，中瑞能仪表又相继开发出了适用于测量明渠、水渠、沟渠、排污水口的ZRN2000系列超声波明渠流量计，明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。。
二、ZRN-100系列超声波流量/热量传感器
1、外夹式超声波流量计配套传感器(适用于介质温度≤110°C)
标准小型外夹式传感器SI型(磁性)
适用管径DN15∼100mm标准中型外夹式传感器MI型(磁性)
适用管径DN50∼700mm标准大型外夹式传感器LI型
适用管径DN300∼6000mm
2、插入式超声波流量计传感器(磨具铸造、高温耐磨陶瓷传感器适用于温度-40°C∼160°C;材料：316不锈钢)
插入B型(直插式)
安装空间≥500mm插入C型(斜插式)
适用较小的安装空间≥360mm插入B型(直插式水泥管专用)
安装空间≥700mm
3、标准π型管段式传感器(DN10mm-DN40mm)
4、标准管段式传感器(DN50mm-DN1000mm)
5、传感器技术参数表
类型外夹式插入式管段式
项目
流体种类水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀稳定的液体
流体浊度≤10000ppm且气泡含量小
流体速度0.01∼±32m/s
流体温度≤110°高温耐磨陶瓷传感器适用-40°C∼160°C
流体压力不受压力影响≤2.5MPa
适用管材钢、不锈钢、铸铁、水泥管(插入式)、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
防护等级IP68(可侵水工作，水深≤3米)
直管段传感器安装点应满足：上游10D，下游5D，距泵出口处30D(D是指管径)
适用管径标准行S1型(磁性)DN15-100mm
标准行M1型(磁性)DN50-700mm
标准行L1型
DN300-6000mmDN80-6000mmDN10-1000mm
(详见管段尺寸表)
三、ZRN-100超声波流量计主机
1、
手持式(H)便携式(P)标准盘装式(FS)
标准壁挂式(F1)防爆壁挂式(F2)网络壁挂式(FN)
2、主机性能特点
原理低电压、多脉冲超声波时差原理，双平衡信号差分发射
精度优于±1%重复性优于±0.5%测量周期500ms
显示背光液晶全中文显示瞬时流量及正、负、净累积流量、流速、时间、模拟输入等数据
功能正、反双向计量，可计量正、负、净累积流量
自动记忆前64日、前64个月、前5年的累积流量
自动记忆前64次上电和断电时间及流量、可进行人工或自动补量，减少用户流量损失
自动记忆前64日流量计的工作状态是否正常
数据接口：出厂配置为RS-232方式、选配RS-232/RS-485转换器后可变为RS-485方式可编程批量(定量)控制器
配备GPRS/GSM模块可实现远程监控(FN网络型)
信号输出电流输出：4-20mA或0-20mA，阻抗0-1K，精度±0.1%
OCT输出：正、负、净累积流量或热量脉冲信号或瞬时流量的频率信号(1-9999Hz任选)
继电器：可输出近20种原信号(如无信号、反向流等)
声音报警：蜂鸣器可根据设置发出报警声音(如流量过大、太小)
信号输入可输入5路模拟电源信号AI1、AI2...AI5(如温度、压力、液位等信号) 输入温度信号可实现热量测量功能
防护等级IP65
防暴等级Exd || BT4
温度-30°C ∼80°C
功耗2W(国内同种机型中功耗最小)
电源AC220V、DC8∼36V或AC7∼30V(避免与变频器共用电源，若不可避免请与我公司联系，将主机加装滤波器)
专用电缆SEYV75-2型专用屏蔽电缆，单根据可加长到500米(超过此长度与厂家联系)，同时用户应注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。
超声波流量计外缚传感器参数
外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。
超声波流量计插入传感器参数
插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使传感器和被测介质直接接触从而实现流量测量的一种安装方式，该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。
管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。
超声波流量计 管段传感器参数
管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点，是未来超声波流量计的发展方向。

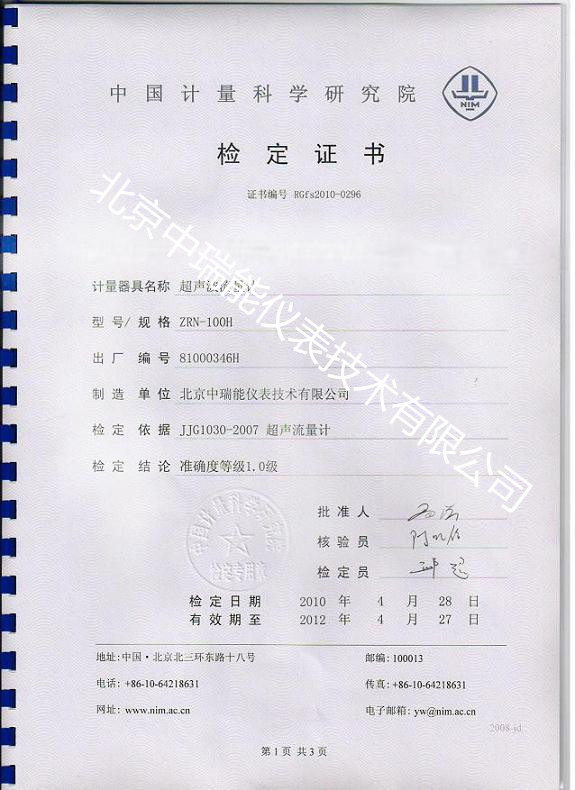

ZRN-100H手持式超声波流量计通过中国计量科学研究院检定，精度优于1%。
