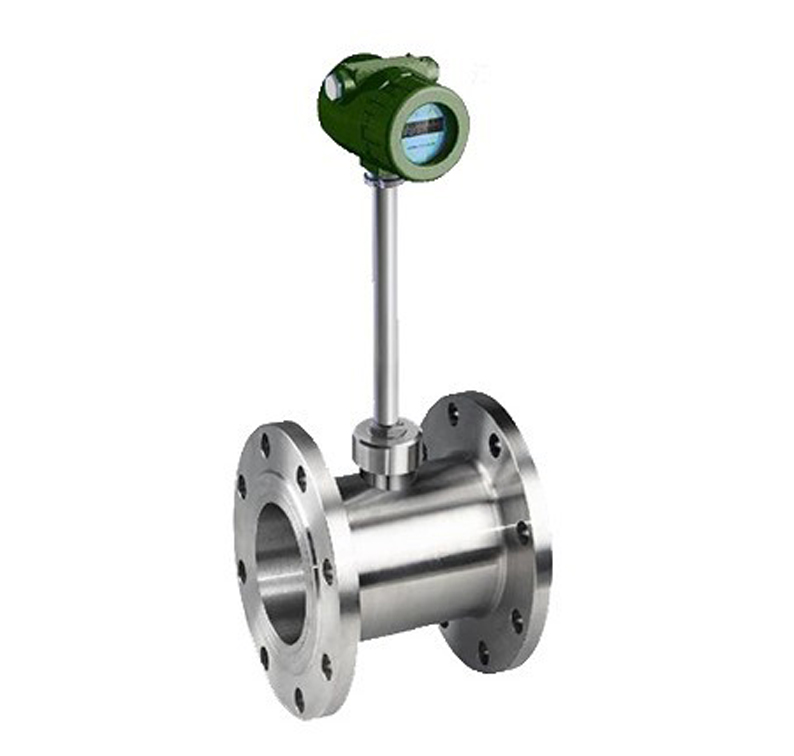

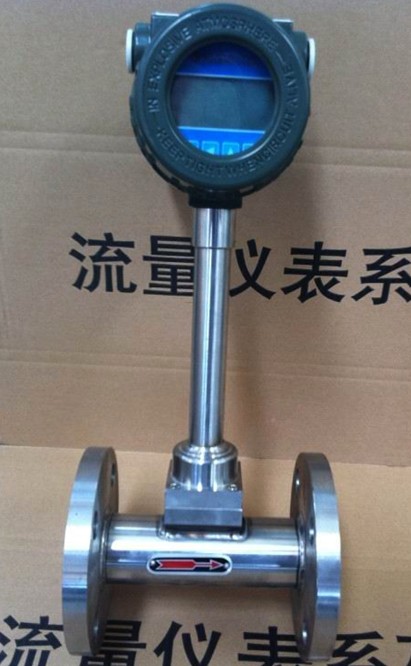

蒸汽涡街流量计
涡街流量计型 谱说 明
ZRN-LUG 涡街流量仪表
检测B 压电式传感器
方式E 电容式传感器
连接方式1仅对满管型法兰连接型
2仅对满管型法兰卡装型
3仅对插入型简易插入型
4仅对插入型球阀插入型
测量介质2 液体
3气体
4蒸汽
公称通径2 DN25
…… 单位：mm
30DN300
使用环境P 普通型
B防爆型
输出信号1脉冲输出
24～20mA电流输出，液晶显示
3RS-485通讯
4电池供电，不带温度、压力补偿
5温压补偿一体，4～20mA电流输出型
6温压补偿一体，电池供电型
流量计选型
蒸汽涡街流量计主要用于工业管道中蒸汽介质流体的流量测量，蒸汽涡街流量计特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
涡街流量计订货须知：一、①智能涡街流量计产品名称与型号②智能涡街流量计口径③智能涡街流量计是否带附件以便我们的为您正确选型④智能涡街流量计的使用压力⑤智能涡街流量计测量介质及介质温度。
选择涡街流量计所需要的参数：1、管道的口径 2、被测介质的名称(蒸汽要注明是饱和蒸汽还是过热蒸汽) 3、被测介质的工作压力 4、被测介质的工作温度 5、被测介质的工作流量
涡街流量计安装环境要求：
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。2.避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。3.避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。4.仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。5.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。6.仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
